Een van de bekendste voorbeelden van botsende deeltjes in de natuur is Brownian motion. Fijn gemalen pollen in water lijken te dansen in willekeurige richting. Dit komt doordat de pollen worden geraakt door watermoleculen die in alle richtingen bewegen. Omdat de pollen veel zwaarder zijn dan watermoleculen, dus de beweging van de pollen is veel langzamer en minder “intens” dan die van de watermoleculen. Dit proces van willekeurige beweging door botsingen met kleinere deeltjes wordt Brownian motion genoemd en kunnen we simuleren op basis van ons (premature) botsingsmodel. Daarbij kunnen we ook gebruik maken van de zojuist geleerde manier van tracking van deeltjes, waarbij we een zowel het zware bolletjes als een enkel deeltje kunnen volgen.
Let op! We bestuderen hier nog geen thermische effecten, deze opdrachten zijn met name bedoeld om beter te begrijpen hoe het botsingsmodel in elkaar zit.
import numpy as np
import matplotlib.pyplot as plt# Maken van de ParticleClass
class ParticleClass:
# Het maken van het deeltje
def __init__(self, m, v, r, R, c):
self.m = m
self.v = np.array(v, dtype=float)
self.r = np.array(r, dtype=float)
self.R = np.array(R, dtype=float)
self.c = c
# Het updaten van de positie, eventueel met zwaartekracht
def update_position(self):
self.r += self.v * dt #+ 1/2 * a * dt**2
# Harde wand
def boxcollision(self):
if abs(self.r[0]) + self.R > Box_length:
self.v[0] = -self.v[0] # Omdraaien van de snelheid
self.r[0] = np.sign(self.r[0]) * (Box_length - self.R) # Zet terug net binnen box
if abs(self.r[1]) + self.R > Box_length:
self.v[1] = -self.v[1]
self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)
@property
def momentum(self):
return self.m * self.v
@property
def kin_energy(self):
return 1/2 * self.m * np.dot(self.v, self.v)# Aanmaken van de randvoorwaarden en initiele condities
Box_size_0 = 10
Box_length_0 = Box_size_0/2
Box_length = Box_length_0 # De grootte van de box kan wijzigen!
# Particles
dt = 0.1
particles = []
N = 40
v_0 = 1
dt = 0.04
# Aanmaken van deeltjes
for i in range(N-1):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
pos = Box_length_0*np.random.uniform(-1,1,2)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue'))
# Hier wordt het zware deeltje (de pol) toegevoegd aan de lijst met verder alleen maar lichte deeltjes (de watermoleculen)
particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red')) Er is een doos vol met deeltjes op willekeurige positie aangemaakt. We willen kijken waar de deeltjes zijn terechtgekomen. Hieronder staat dit weergegeven.

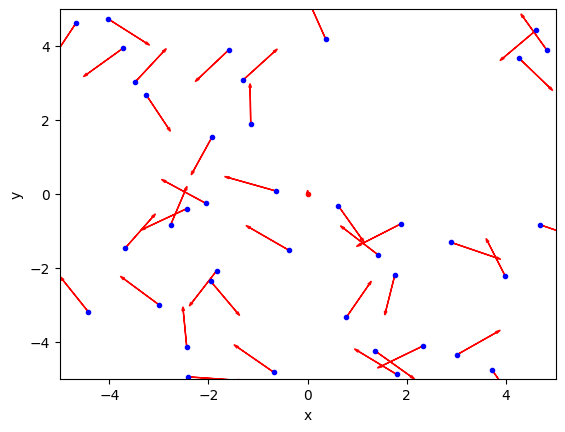

# Inspecteren van beginsituatie
plt.figure()
plt.xlabel('x')
plt.ylabel('y')
plt.xlim(-Box_length_0,Box_length_0)
plt.ylim(-Box_length_0,Box_length_0)
for particle, particle_object in enumerate(particles):
plt.plot(particle_object.r[0],particle_object.r[1],color=particle_object.c,marker='.')
plt.arrow(particle_object.r[0],particle_object.r[1],
particle_object.v[0],particle_object.v[1],
head_width=0.05, head_length=0.1, color='red')
plt.show()
We gaan nu de functies van de simulatie weer aanroepen:
# Het bepalen of er een botsing plaats vindt
def collide_detection(self, other):
dx = self.r[0] - other.r[0]
dy = self.r[1] - other.r[1]
rr = self.R + other.R
return dx**2+dy**2 < rr**2
def particle_collision(p1: ParticleClass, p2: ParticleClass):
""" past snelheden aan uitgaande van overlap """
m1, m2 = p1.m, p2.m
delta_r = p1.r - p2.r
delta_v = p1.v - p2.v
dot_product = np.dot(delta_r, delta_v)
# Als deeltjes van elkaar weg bewegen dan geen botsing
if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
return
distance_squared = np.dot(delta_r, delta_r)
# Botsing oplossen volgens elastische botsing in 2D
p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_r
def handle_collisions(particles, counter):
#your code/answer
""" alle onderlinge botsingen afhandelen voor deeltjes in lijst """
num_particles = len(particles)
for i in range(num_particles):
for j in range(i+1, num_particles):
if collide_detection(particles[i], particles[j]):
counter += 1 #counter +1 doen, omdat er een botsing plaatsvind
particle_collision(particles[i], particles[j])
return counter
#your code/answer
In onderstaande code geven we de code voor de simulatie en volgen we de positie van het zware deeltje.
# tracken van het zware deeltje en een licht deeltje
track_x_z = []
track_y_z = []
track_x_l = []
track_y_l = []
counter = 0 #counter op 0 stellen
t_max = 16 #s
n_iter = int(t_max/dt) #aantal tijdsstappen berekenen
counter_array = np.zeros(n_iter) #array van nullen aanmaken met evenveel elementen als er tijdstappen zijn
#your code/answer
#your code/answer
#your code/answer
for i in range(n_iter):
#your code/answer
for p in particles:
p.update_position() # Update positie
p.boxcollision() # Wandbotsing werkt per deeltje
counter = handle_collisions(particles, counter)
counter_array[i] = counter
#your code/answer
#positie data van het zwaren en het lichte deeltje toevoegen aan de bijbehorende array's
track_x_z.append(particles[N-1].r[0])
track_y_z.append(particles[N-1].r[1])
track_x_l.append(particles[0].r[0])
track_y_l.append(particles[0].r[1])
#your code/answer

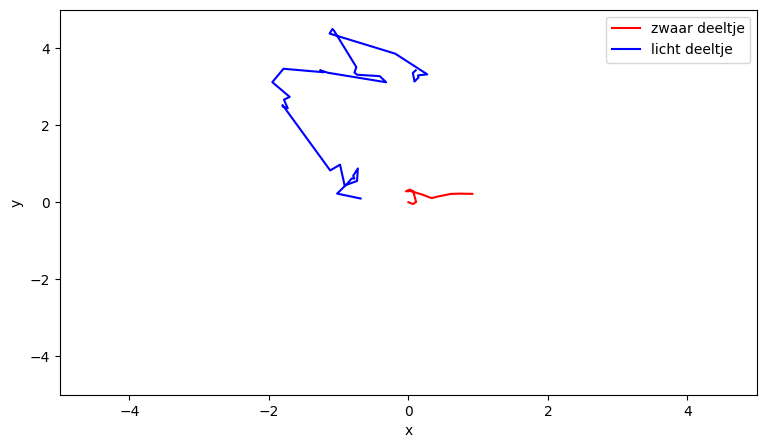

#de track van het zware en hetlichte deeltje plotten
plt.figure(figsize=(9,5))
plt.plot(track_x_z,track_y_z,'r',label='zwaar deeltje')
plt.plot(track_x_l,track_y_l,'b',label='licht deeltje')
plt.xlabel('x')
plt.ylabel('y')
plt.xlim(-Box_length_0,Box_length_0)
plt.ylim(-Box_length_0,Box_length_0)
plt.legend()
#your code/answer
plt.show()

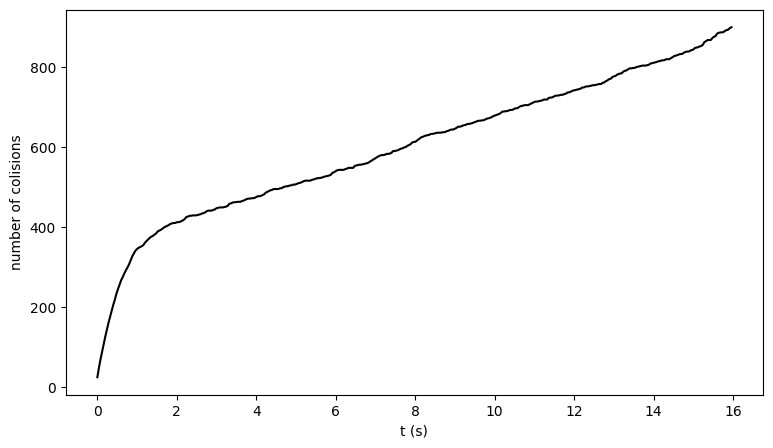

We zouden gevoel willen krijgen voor het aantal botsingen dat per tijdseenheid plaatsvindt. Elke keer dat er een botsing plaatsvindt, zou de counter met 1 omhoog moeten gaan. Idealiter wordt het aantal botsingen opgeslagen in een array zodat je het aantal botsingen als functie van de tijd kunt weergeven.
#your code/answer
t_array = np.arange(0,t_max,dt) #t_array aanmaken van alle tijdstappen
#aantal colisions geplot over de tijd
plt.figure(figsize=(9,5))
plt.plot(t_array,counter_array,'k')
plt.xlabel('t (s)')
plt.ylabel('number of colisions')
plt.show()
In zulke fysica modellen is de afgelegde weg (afstand tussen begin en eindpunt) van belang. Deze afgelegde weg zegt iets over de snelheid van difussie. Idealiter bekijken we een histogram. Maar voor een histogram hebben we veel deeltjes nodig.
# Maken van de ParticleClass
class ParticleClass:
# Het maken van het deeltje
def __init__(self, m, v, r, R, c, pl):
self.m = m
self.v = np.array(v, dtype=float)
self.r = np.array(r, dtype=float)
self.R = np.array(R, dtype=float)
self.c = c
self.pl = pl #afgelegde pad lengte
# Het updaten van de positie, eventueel met zwaartekracht
def update_position(self):
self.r += self.v * dt #+ 1/2 * a * dt**2
# Harde wand
def boxcollision(self):
if abs(self.r[0]) + self.R > Box_length:
self.v[0] = -self.v[0] # Omdraaien van de snelheid
self.r[0] = np.sign(self.r[0]) * (Box_length - self.R) # Zet terug net binnen box
if abs(self.r[1]) + self.R > Box_length:
self.v[1] = -self.v[1]
self.r[1] = np.sign(self.r[1]) * (Box_length - self.R)
@property
def momentum(self):
return self.m * self.v
@property
def kin_energy(self):
return 1/2 * self.m * np.dot(self.v, self.v)
#your code/answer
# Aanmaken van de randvoorwaarden en initiele condities
Box_size_0 = 10*361/41 #juiste box grote schaling uitrekenen: oude grote * nieuw aantal deeltjes / oud aantal deeltjes
Box_length_0 = Box_size_0/2
Box_length = Box_length_0 # De grootte van de box kan wijzigen!
# Particles
particles = []
N = 360
v_0 = 1
dt = 0.04
# Aanmaken van deeltjes
for i in range(N-1):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
pos = Box_length_0*np.random.uniform(-1,1,2)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = pos, R=.5,c='blue',pl = 0))
particles.append(ParticleClass(m=20.0, v=[0, 0], r = [0, 0], R=.5,c='red', pl = 0)) #hier wordt het zware deeltje (de pol) toegevoegd aan de lijst met verder alleen maar lichte deeltjes (de watermoleculen)
def handle_collisions(particles):
#your code/answer
""" alle onderlinge botsingen afhandelen voor deeltjes in lijst """
num_particles = len(particles)
for i in range(num_particles):
for j in range(i+1, num_particles):
if collide_detection(particles[i], particles[j]):
particle_collision(particles[i], particles[j])
#your code/answer
path_length = 0
t_max = 16 #s
n_iter = int(t_max/dt) #aantal tijdsstappen berekenen
counter_array = np.zeros(n_iter) #array van nullen aanmaken met evenveel elementen als er tijdstappen zijn
for i in range(n_iter):
#your code/answer
for p in particles:
p.update_position() # Update positie
p.boxcollision() # Wandbotsing werkt per deeltje
p.pl += np.sqrt(np.dot(p.v,p.v)*dt) #pad lengte in deze tijdstap uitrekenen en die optellen bij de al afgelegde pad lengte
handle_collisions(particles)
#your code/answer
pl_array = np.array([p.pl for p in particles]) #array aanmaken van de afgelegde pad lengtes van alle deeltjes

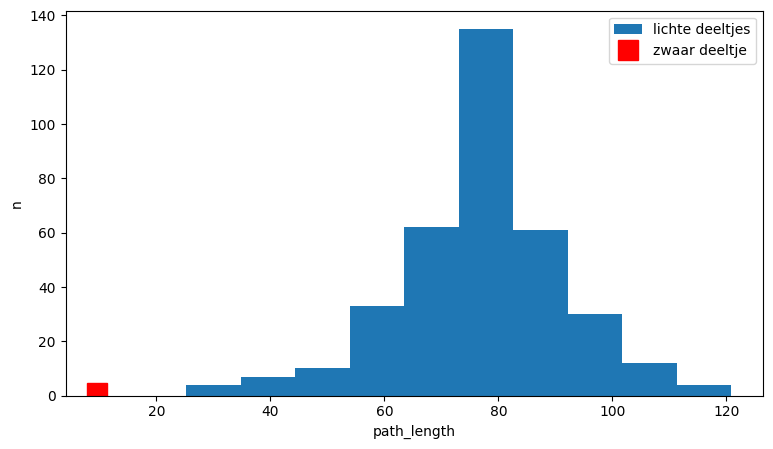

#histogram van de afgelegde pad lengte plotten
plt.figure(figsize=(9,5))
plt.hist(pl_array[0:-2],10,label='lichte deeltjes') #histogram van de lichte deeljes
plt.plot(pl_array[-1],1,'rs',markersize=15,label='zwaar deeltje') #de padlengte van het zware deeltje plotten met een vierkante marker
plt.xlabel('path_length')
plt.ylabel('n')
plt.legend()
plt.show()
En nu we toch bezig zijn met twee verschillende deeltjes....
We kunnen twee “groepen” van deeltjes aanmaken, elk met een andere massa. Als we dan de zwaartekracht aan zetten, dan zouden we verwachten dat de lichtere deeltjes boven komen “drijven”.
#your code/answer
# Maken van de ParticleClass
class ParticleClass:
# Het maken van het deeltje
def __init__(self, m, v, r, R, c):
self.m = m
self.v = np.array(v, dtype=float)
self.r = np.array(r, dtype=float)
self.R = np.array(R, dtype=float)
self.c = c
# Het updaten van de positie, eventueel met zwaartekracht
def update_position(self,a):
self.v += 0.5 * a * dt #eerst de snelheid aanpassen met de helft van de acceleratie, om de dempening van de numirike intergratie te verminderen
self.r += self.v * dt + 1/2 * a * dt**2
self.v += 0.5 * a * dt #nog een keer de snelheid aanpassen met de helft van de acceleratie, zodat de snelheid met de volle acceleratie is aangepast
# Harde wand
def boxcollision(self):
if abs(self.r[0]) + self.R > Box_with:
self.v[0] = -self.v[0] # Omdraaien van de snelheid
self.r[0] = np.sign(self.r[0]) * (Box_with - self.R) # Zet terug net binnen box
if abs(self.r[1]) + self.R > Box_height:
self.v[1] = -self.v[1]
self.r[1] = np.sign(self.r[1]) * (Box_height - self.R)
@property
def momentum(self):
return self.m * self.v
@property
def kin_energy(self):
return 1/2 * self.m * np.dot(self.v, self.v)
#your code/answer
# Aanmaken van de randvoorwaarden en initiele condities
Box_height_0 = 100/2 #totale box height is 100, delen door 2, omdat vanuit het midden de uitweiking de helft van de totale hoogte is
Box_with_0 = Box_height_0/2 #box with de helft van de box height maken
Box_with = Box_with_0 # De grootte van de box kan wijzigen!
Box_height = Box_height_0
# Particles
particles = []
N = 722 #2x zoveel deltjses als de vorige simulatie
v_0 = 1
dt = 0.01
g = 98.1 #10 keer de normale zwaartekracht
#Eerste set deeltjes aanmaken, met een massa van 1 in het blauw
for i in range(int((N)/2)):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
posy = Box_height_0*np.random.uniform(-1,1)
posx = Box_with_0*np.random.uniform(-1,1)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r = [posx,posy], R=.5,c='blue'))
#Tweede set deeltjes aanmaken, met een massa van 10 in het rood
for i in range(int((N)/2),N-1):
vx = np.random.uniform(-v_0,v_0)
vy = np.random.choice([-1, 1])*np.sqrt(v_0**2-vx**2)
posy = Box_height_0*np.random.uniform(-1,1)
posx = Box_with_0*np.random.uniform(-1,1)
particles.append(ParticleClass(m=10.0, v=[vx, vy], r = [posx,posy], R=.5,c='green'))
t_max = 3 #s
n_iter = int(t_max/dt) #aantal tijdsstappen berekenen
counter_array = np.zeros(n_iter) #array van nullen aanmaken met evenveel elementen als er tijdstappen zijn
a_array = np.array([0,-g]) #acceleratie array aanmaken met in de y richting de negatieve waarde van g
for i in range(n_iter):
#your code/answer
for p in particles:
p.update_position(a_array) # Update positie
p.boxcollision() # Wandbotsing werkt per deeltje
handle_collisions(particles)
#your code/answer

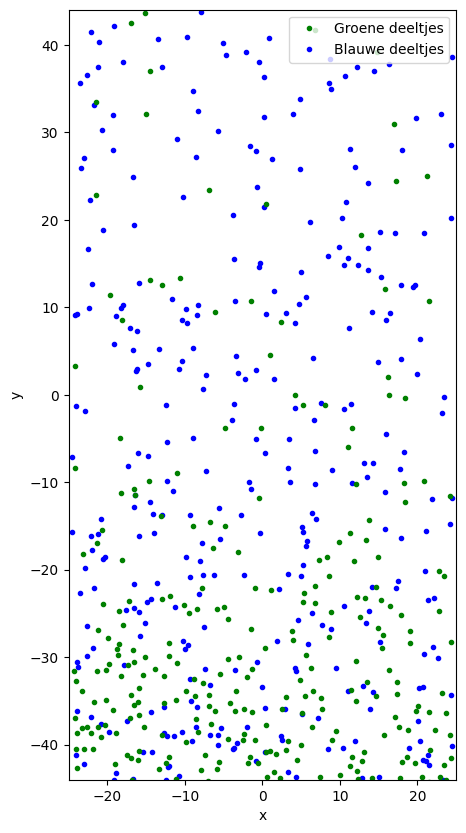

from matplotlib.lines import Line2D #line2D imorteren voor de legenda#eindposities van de deeltjes plotten
plt.figure(figsize=(5,10))
for particle, particle_object in enumerate(particles): #loopen door alle deeltjes
plt.plot(particle_object.r[0],particle_object.r[1],color=particle_object.c,marker='.') #het deeltje plotten in de bijbehorende kleur
plt.xlabel('x')
plt.ylabel('y')
plt.xlim(-Box_with_0,Box_with_0)
plt.ylim(-Box_length_0,Box_length_0)
legend_elements = [
Line2D([0], [0], marker='.', color='green', linestyle='None',
label='Groene deeltjes'),
Line2D([0], [0], marker='.', color='blue', linestyle='None',
label='Blauwe deeltjes')] # 2 dummie elementen aanmaken met dezelfde marker en kleur als de deeltjes en het bijbehorende label
plt.legend(handles=legend_elements) # de legenda toevoegen voor de twee dummie elementen
plt.show()
