In bovenstaande simulatie hebben de twee zuigers een tegengestelde beweging. Maak nu een nieuwe simulatie, waarbij de twee zuigers in dezelfde richting bewegen. Dan verandert het oppervlak van het volume dus niet. (Dit kan in een nieuw werkblad, als je dat fijner vindt)
Meet de temperatuur van het gas als functie van de verplaatsing van de zuigers. Beweeg de zuigers minimaal over de halve lengte van het volume.
Varieer de snelheid van de zuigers en de starttemperatuur van het gas en onderzoek de resultaten.
Verklaar het gedrag. Doe dit zowel op een microscopisch niveau (met stuiterende balletjes met een impuls en een energie) als op een macroscopisch niveau (met druk, volume en temperatuur)
# ruimte voor uitwerking
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from scipy.optimize import curve_fit
BOX_SIZE_0 = 10 # Hoogte en breedte startvolume in nm
N = 40 # Aantal deeltjes
V_0 = 410 # Startsnelheid van deeltjes in nm/ns
RADIUS = 0.3 # Straal van moleculen in nm
DT = 7.5e-5 # Tijdstap om geen botsing te missen in ns
V_PISTON_0 = V_0 # Startsnelheid van zuiger
# (negatief betekent zowel links als rechts naar binnen gericht)
class ParticleClass:
def __init__(self, m, v, r, R):
""" maakt een deeltje (constructor) """
self.m = m
self.v = np.array(v, dtype=float)
self.r = np.array(r, dtype=float)
self.R = R
def update_position(self):
""" verandert positie voor één tijdstap """
self.r += self.v * DT
@property
def momentum(self):
return self.m * self.v
@property
def kin_energy(self):
return 1/2 * self.m * np.dot(self.v, self.v)
def collide_detection(p1: ParticleClass, p2: ParticleClass) -> bool:
""" Geeft TRUE als de deeltjes overlappen """
dx = p1.r[0]-p2.r[0]
dy = p1.r[1]-p2.r[1]
rr = p1.R + p2.R
return dx**2+dy**2 < rr**2
def particle_collision(p1: ParticleClass, p2: ParticleClass):
""" past snelheden aan uitgaande van overlap """
m1, m2 = p1.m, p2.m
delta_r = p1.r - p2.r
delta_v = p1.v - p2.v
dot_product = np.dot(delta_r, delta_v)
# Als deeltjes van elkaar weg bewegen dan geen botsing
if dot_product >= 0: # '='-teken voorkomt ook problemen als delta_r == \vec{0}
return
distance_squared = np.dot(delta_r, delta_r)
# Botsing oplossen volgens elastische botsing in 2D
p1.v -= 2 * m2 / (m1 + m2) * dot_product / distance_squared * delta_r
p2.v += 2 * m1 / (m1 + m2) * dot_product / distance_squared * delta_rbox_height = BOX_SIZE_0 # hoogte van beheersvolume
box_length = BOX_SIZE_0 # breedte van beheersvolume
box_center_x = 0.0 # Midden van de box
impulse_outward = 0.0 # totale stoot van deeltjes naar buiten gericht
pressure = 0.0 # druk in beheersvolume
v_piston = V_PISTON_0 # huidige snelheid van zuiger
if 1: v_piston*=1 # If 1: Move right, if 0: Move left
work = 0.0 # arbeid uitgevoerd door gas
def top_down_collision(particle: ParticleClass):
""" botsingen met wanden onder en boven controleren en totale stoot bepalen """
global impulse_outward, box_height
if abs(particle.r[1]) + particle.R > box_height / 2:
particle.r[1] = np.sign(particle.r[1]) * (box_height/2 - particle.R)
impulse_outward += abs(particle.momentum[1]) * 2
particle.v[1] *= -1
def left_right_collision(particle: ParticleClass):
""" verzorgen van botsingen met wand links en rechts, die als zuiger kunnen bewegen """
global box_length, v_piston, impulse_outward, work, box_center_x
wall_right = box_center_x + box_length/2
wall_left = box_center_x - box_length/2
if particle.r[0] + particle.R > wall_right: # Hits the RIGHT wall
particle.r[0] = wall_right - particle.R
piston_velocity = v_piston # If piston to the right,
relative_velocity = particle.v[0] - piston_velocity
particle.v[0] = -relative_velocity + piston_velocity
impulse_outward += 2 * particle.m * abs(relative_velocity)
work += 2 * particle.m * relative_velocity * piston_velocity
elif particle.r[0] - particle.R < wall_left: # Hits the LEFT wall
particle.r[0] = wall_left + particle.R
piston_velocity = v_piston # If piston to the right,
relative_velocity = particle.v[0] - piston_velocity
particle.v[0] = -relative_velocity + piston_velocity
impulse_outward += 2 * particle.m * abs(relative_velocity)
work += 2 * particle.m * relative_velocity * piston_velocity
def create_particles(particles):
""" Leegmaken en opnieuw aanmaken van deeltjes in lijst """
global box_length, box_height
particles.clear()
for _ in range(N):
vx = np.random.uniform(-V_0, V_0)
vy = np.random.choice([-1, 1]) * np.sqrt(V_0**2 - vx**2)
x = np.random.uniform(-box_length/2 + RADIUS, box_length/2 - RADIUS)
y = np.random.uniform(-box_height/2 + RADIUS, box_height/2 - RADIUS)
particles.append(ParticleClass(m=1.0, v=[vx, vy], r=[x, y], R=RADIUS))
def handle_collisions(particles):
""" alle onderlinge botsingen afhandelen voor deeltjes in lijst """
num_particles = len(particles)
for i in range(num_particles):
for j in range(i+1, num_particles):
if collide_detection(particles[i], particles[j]):
particle_collision(particles[i], particles[j])
def handle_walls(particles):
""" botsing met wanden controleren voor alle deeltjes in lijst en gemiddeld bepaling druk """
global pressure, impulse_outward, box_height, box_length # om pressure buiten de functie te kunnen gebruiken
impulse_outward = 0.0
for p in particles:
left_right_collision(p)
top_down_collision(p)
pressure = 0.95 * pressure + 0.05 * impulse_outward / ((2 * box_length + 2 * box_height) * DT)
def take_time_step(particles):
""" zet tijdstap voor een lijst deeltjes en verwerk alle botsingen onderling en met wanden """
global box_center_x, v_piston
box_center_x += v_piston*DT
for p in particles:
p.update_position()
handle_collisions(particles)
handle_walls(particles)
k_B = 1.38e-23 # Constante van Boltzmann J/K
f_grad = 2 # Twee dimensies
m_gas = 4.65e-26 # mass of a molecule
def temperature(particles) -> float:
particle_velocities = np.array([p.v for p in particles]) # Make an array of all velocity values of all particles
#particle_velocities[:, 0] -= v_piston
velocities_squared = np.sum(particle_velocities**2, axis=1) # Square this array
velocities_sqared_avg = np.mean(velocities_squared) # Calculate the average
temp = (m_gas*velocities_sqared_avg)/(f_grad*k_B) # Apply temperature formula
return temp
def take_time_step(particles):
""" zet tijdstap voor een lijst deeltjes en verwerk alle botsingen onderling en met wanden """
global box_center_x, v_piston
box_center_x += v_piston * DT
for p in particles:
p.update_position()
handle_walls(particles)
handle_collisions(particles)
def update(frame):
global box_center_x
take_time_step(particles)
wall_right = box_center_x + box_length/2
wall_left = box_center_x - box_length/2
dot.set_data([p.r[0] for p in particles], [p.r[1] for p in particles])
ax.set_xlim(wall_left, wall_right)
return dot,

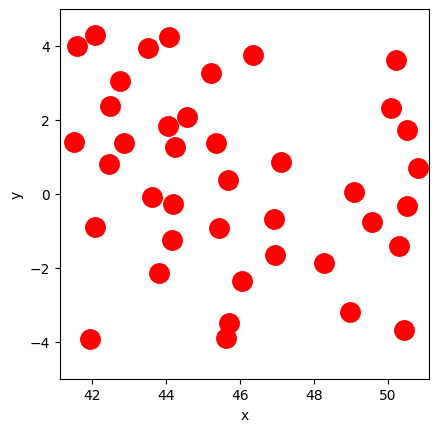

# Deel van de animated simulatie
from matplotlib.animation import FuncAnimation
from IPython.display import HTML
fig, ax = plt.subplots()
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_xlim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
ax.set_ylim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
ax.set_aspect('equal')
dot, = ax.plot([], [], 'ro', ms=14);
def init():
dot.set_data([], [])
return dot,
# we kiezen het aantal datapunten zodat het volume tot 1/3 van het begin volume reduceert
num_steps = 250
particles = []
box_center_x = 0
box_length = BOX_SIZE_0 # zetten zuiger terug
v_piston = V_PISTON_0
create_particles(particles) # resetten deeltjes
ani = FuncAnimation(fig, update, frames=int(num_steps), init_func=init, blit=True, interval=50)
HTML(ani.to_jshtml())
Loading...

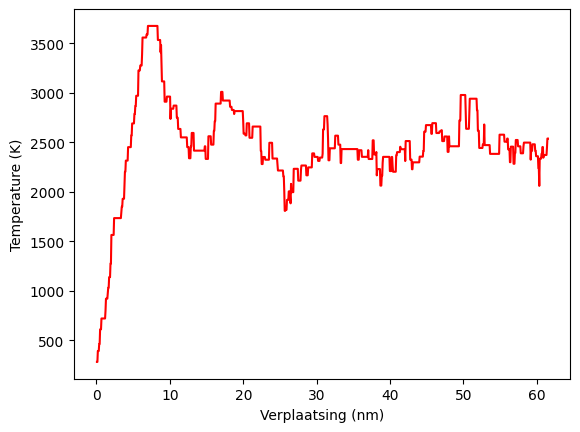

# Meet de temperatuur van het gas als functie van de verplaatsing van de zuigers. Beweeg de zuigers minimaal over de halve lengte van het volume.
num_steps = 1000
BOX_SIZE_0 = 10 # Hoogte en breedte startvolume in nm
N = 40 # Aantal deeltjes
particles = []
temperatures = np.zeros(num_steps, dtype=float)
x_verplaatsing = np.zeros(num_steps, dtype=float)
box_length = BOX_SIZE_0 # zetten zuiger terug
box_center_x = 0
v_piston = 2*V_PISTON_0
create_particles(particles) # resetten deeltjes
for i in range(num_steps):
take_time_step(particles)
temperatures[i] = temperature(particles)
x_verplaatsing[i] = box_center_x
plt.figure()
plt.xlabel(r'Verplaatsing (nm)')
plt.ylabel('Temperature (K)')
plt.plot(x_verplaatsing, temperatures, '-r')
plt.show()
BOX_SIZE_0 = 10 # Hoogte en breedte startvolume in nm
N = 40 # Aantal deeltjes

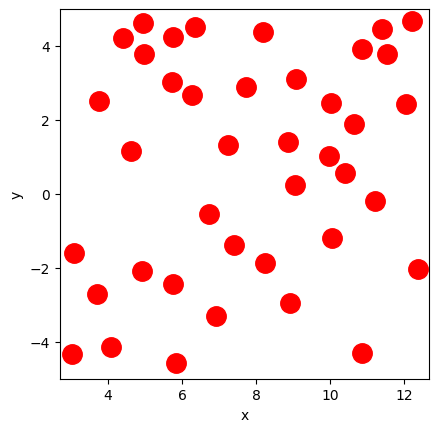

# Deel van de animated simulatie
fig, ax = plt.subplots()
ax.set_xlabel('x')
ax.set_ylabel('y')
ax.set_xlim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
ax.set_ylim(-BOX_SIZE_0/2, BOX_SIZE_0/2)
ax.set_aspect('equal')
dot, = ax.plot([], [], 'ro', ms=14);
def init():
dot.set_data([], [])
return dot,
# we kiezen het aantal datapunten zodat het volume tot 1/3 van het begin volume reduceert
num_steps = 250
particles = []
box_center_x = 0
box_length = BOX_SIZE_0 # zetten zuiger terug
v_piston = 6*V_PISTON_0
create_particles(particles) # resetten deeltjes
ani = FuncAnimation(fig, update, frames=int(num_steps), init_func=init, blit=True, interval=50)
HTML(ani.to_jshtml())
Loading...
# - Varieer de snelheid van de zuigers en de starttemperatuur van het gas en onderzoek de resultaten.
def run_simulation(steps, v0_particles, v0_piston):
global v_piston, box_center_x, box_length, V_0
V_0 = 410
num_steps = steps
v_piston = v0_piston*V_PISTON_0
V_0*= v0_particles
particles = []
box_length = BOX_SIZE_0 # zetten zuiger terug
box_center_x = 0
create_particles(particles) # resetten deeltjes
temperatures = np.zeros(num_steps, dtype=float)
x_verplaatsing = np.zeros(num_steps, dtype=float)
for i in range(num_steps):
take_time_step(particles)
temperatures[i] = temperature(particles)
x_verplaatsing[i] = box_center_x
return temperatures, x_verplaatsing
# Analyzeer temperatuur & beginsnelheid relatie.
N=40
total_runs = 25
steps_per_run = 500
start_speed = 0.1 # Multiple of V0
end_speed = 3 # Multiple of v0
speeds = np.linspace(start_speed, end_speed, total_runs)
start_particles = 1
end_particles = 100
particle_n = np.linspace(start_particles, end_particles, total_runs)
print(particle_n)
avg_temperature_bin_piston = np.zeros(total_runs, dtype=float)
avg_temperature_bin_particles = np.zeros(total_runs, dtype=float)
piston_speed_bin = np.zeros(total_runs, dtype=float)
particle_speed_bin = np.zeros(total_runs, dtype=float)
for run in range(total_runs):
run_temperature, run_movement = run_simulation(steps_per_run, 1, speeds[run])
avg_temperature_bin_piston[run] = np.mean(run_temperature[int(len(run_temperature)/2):])
piston_speed_bin[run] = speeds[run]
print(f'Speed used: {speeds[run]}')
run_temperature, run_movement = run_simulation(steps_per_run, speeds[run], 1)
avg_temperature_bin_particles[run] = np.mean(run_temperature[int(len(run_temperature)/2):])
particle_speed_bin[run] = speeds[run]
print(f'Run done {run+1}/{total_runs}')
#plt.figure()
#plt.plot(piston_speed_bin, avg_temperature_bin_speeds)
#plt.show()

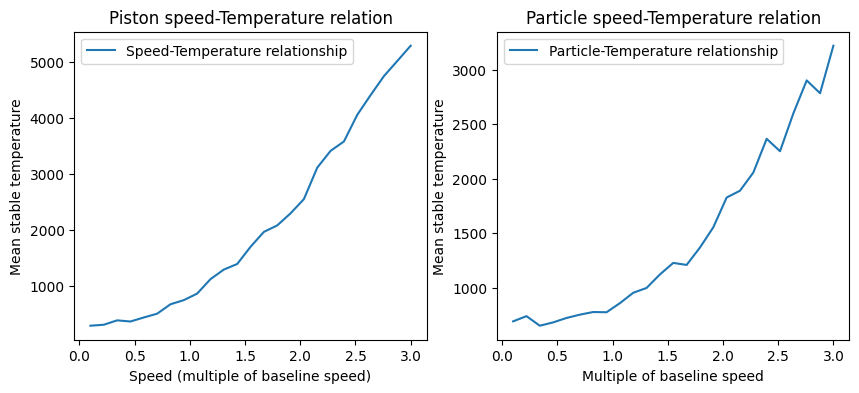

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(10, 4))
ax1.plot(piston_speed_bin, avg_temperature_bin_piston, label='Speed-Temperature relationship', linestyle='-')
ax1.set_xlabel(r'Speed (multiple of baseline speed)')
ax1.set_ylabel(r'Mean stable temperature')
ax1.set_title(r'Piston speed-Temperature relation')
ax1.legend()
ax2.plot(particle_speed_bin, avg_temperature_bin_particles, label='Particle-Temperature relationship', linestyle='-')
ax2.set_xlabel(r'Multiple of baseline speed')
ax2.set_ylabel(r'Mean stable temperature')
ax2.set_title(r'Particle speed-Temperature relation')
ax2.legend()
plt.show()
[ 1. 5.125 9.25 13.375 17.5 21.625 25.75 29.875 34.
38.125 42.25 46.375 50.5 54.625 58.75 62.875 67. 71.125
75.25 79.375 83.5 87.625 91.75 95.875 100. ]
Speed used: 0.1
Run done 1/25
Speed used: 0.22083333333333333
Run done 2/25
Speed used: 0.3416666666666667
Run done 3/25
Speed used: 0.4625
Run done 4/25
Speed used: 0.5833333333333334
Run done 5/25
Speed used: 0.7041666666666666
Run done 6/25
Speed used: 0.825
Run done 7/25
Speed used: 0.9458333333333333
Run done 8/25
Speed used: 1.0666666666666667
Run done 9/25
Speed used: 1.1875
Run done 10/25
Speed used: 1.3083333333333333
Run done 11/25
Speed used: 1.4291666666666667
Run done 12/25
Speed used: 1.55
Run done 13/25
Speed used: 1.6708333333333334
Run done 14/25
Speed used: 1.7916666666666667
Run done 15/25
Speed used: 1.9125
Run done 16/25
Speed used: 2.033333333333333
Run done 17/25
Speed used: 2.154166666666667
Run done 18/25
Speed used: 2.275
Run done 19/25
Speed used: 2.3958333333333335
Run done 20/25
Speed used: 2.5166666666666666
Run done 21/25
Speed used: 2.6375
Run done 22/25
Speed used: 2.7583333333333333
Run done 23/25
Speed used: 2.879166666666667
Run done 24/25
Speed used: 3.0
Run done 25/25
Verklaar het gedrag. Doe dit zowel op een microscopisch niveau (met stuiterende balletjes met een impuls en een energie) als op een macroscopisch niveau (met druk, volume en temperatuur)
Microscopish niveau: De deeltjes beginnen met een willekeurige snelheid. Wanneer een deeltje wordt aangeraakt door de bewegende wand vind er een grote snelheidsverandering plaats. Naarmate de piston-snelheid snller wordt, neemt de kinetische energie toe. Aangezien de Kinetische energie een kwadratische functie is, neemt de temperatuur kwadratisch toe.
Macroscopisch niveau: De bewegende doos verricht arbeid op het stilstaande gas. dU = Q + W. Bij het “opstarten” van de beweging geld er dan dus een toename van interne energie gelijk aan de arbeid (met Q=0, adiabatisch process). Deze interne energie is direct gekoppeld aan de temperatuur, wat daardoor dus stijgt.
